今年年初, Pronic公司很荣幸地为客户交付了我们第 台模内攻丝站: 基于TKN型号的XT系列机械驱动模内攻丝站.
30多年的模内技术和经验 , Pronic公司专门为汽车行业客户设计制造了这种新的定制化解决方案.
观看视频
应用场合 + 技术细节

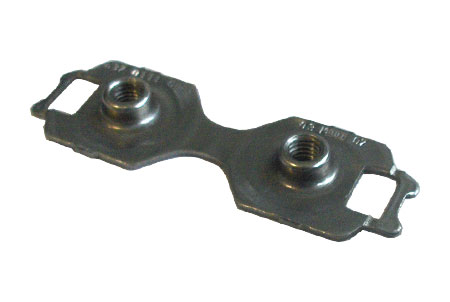

- 零件类型 : 汽车闭锁支撑件
- 零件材料 : DC04 低碳钢
- 螺纹规格 : M8x1.25螺纹, 每个零件2个螺纹 – 螺纹深度 10mm
- 每次冲压4 个零件
- 攻丝速度 : 33 strokes/min
解决方案

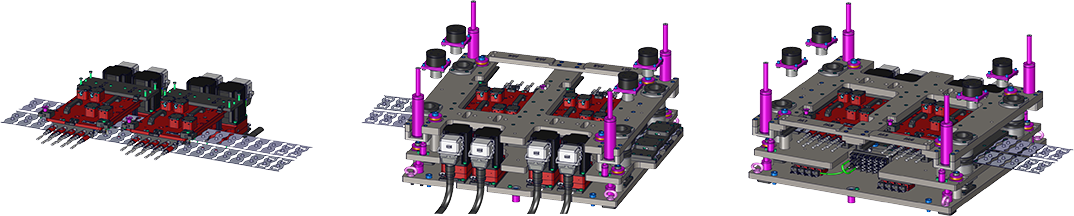

新的XT机械驱动模内攻丝站, 基于TKN型号系列- 攻丝站可同时攻丝8个螺纹.
- 攻丝站中包含 2 套攻丝单元
- 共 8 根 M8x1.25 丝锥
- 2 台伺服驱动电机
- 共 16 个润滑喷嘴– 每个螺纹2 个
包含2套移动支架.
第一套支架作用是在冲床冲压循环(垂直移动)期间料带跟随.
第二套支架作用是让攻丝头与料带完全分离以送料准确, 然后降低攻丝头开始进行快速接近的攻丝操作
攻丝站的运动通过氮气弹簧完成.
